《CAN总线检测仪》


产品专利号:2018304173545






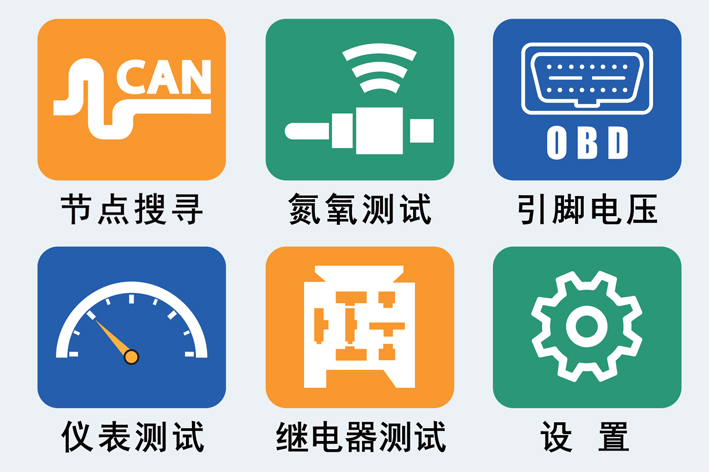

五 大 功 能






一、CAN总线节点搜寻


可以通过OBD接口,查找到CAN总线上的设备,找到丢失的节点。操作方法如下:


第一步:

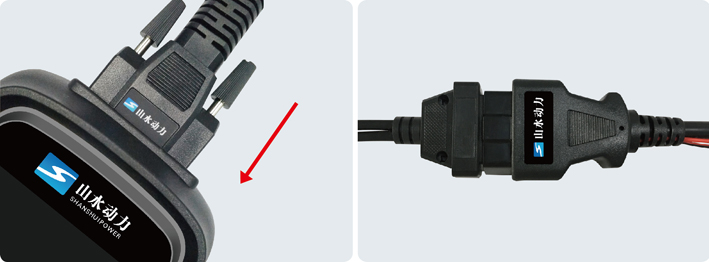

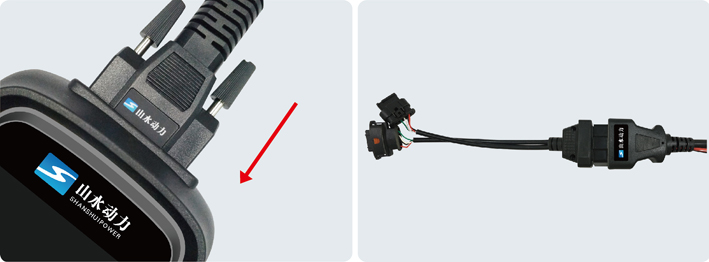

主测试线与主机连接,另一端与车辆检测端口OBD16相连。

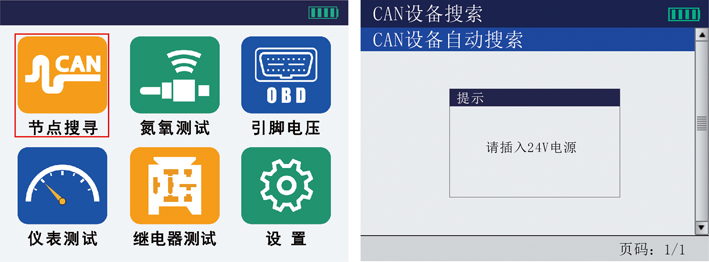

第二步:点击节点搜寻

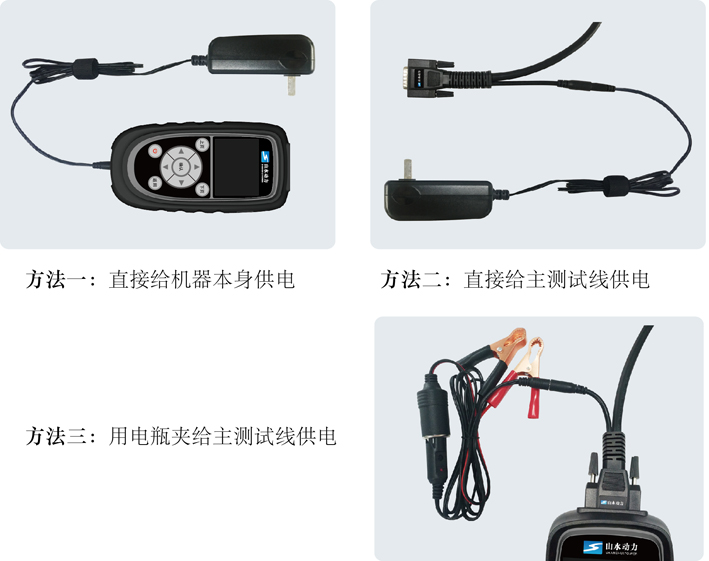

提示:如果OBD检测端口没有24V/12V电压。请为主机插入24V/12V电源。





●  线束正常连接,机器会显示正在搜寻。等待几秒钟,机器会自动搜寻到车辆无故障的CAN模块。





二、氮氧检试


无需拆卸,只需轻轻动下手指,就可以判断氮氧传感器是否损坏。


第一步:

主测试线一端与主机连接、另一端与氮氧传感器连接。




第二步: 氮氧传感器加热

提示:氮氧传感器自身需要加热,才能准确测量氮氧的浓度和氧浓度,所以需要外接电源,或者借用电瓶的电源。






第三步:

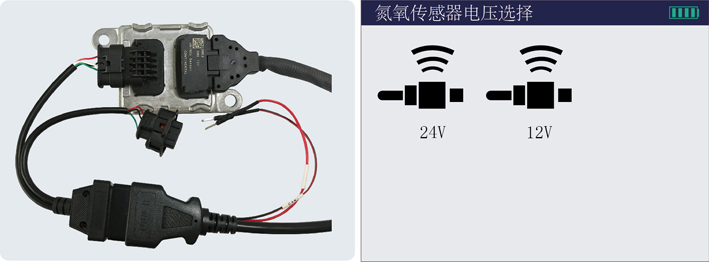

● 连接氮氧传感器,选择24V或者12V电源。




●  选择相应的车型

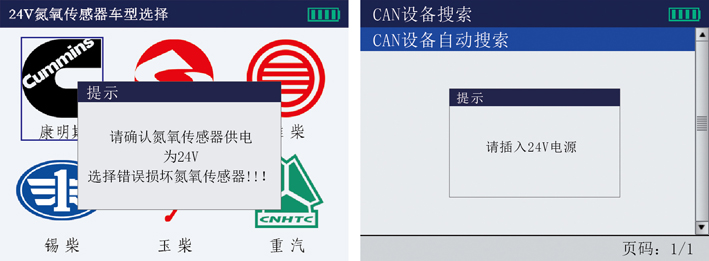

注意:请确认氮氧传感器供电为24V/12V,选择错误会损坏氮氧传感器,如未接电源会提示:请插入24V电源。

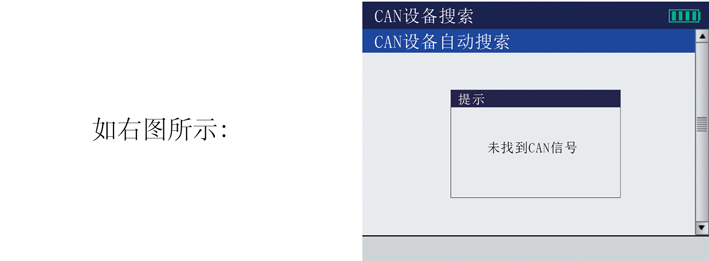

如果CAN线连接不好,或者氮氧传感器出现问题,会出现未找到CAN信号。




第四步:

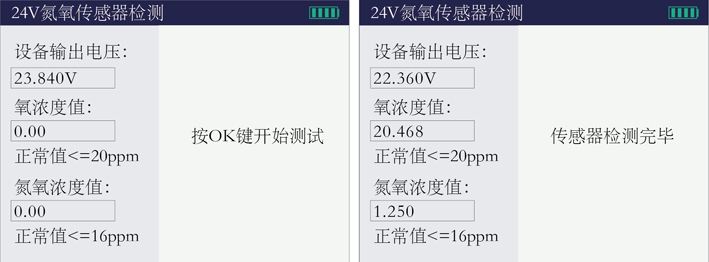

● 连接完好点击确认按钮,点击进入测试氮氧传感器。60秒后显示氮氧的浓度和氧浓度,如果氮氧传感器损坏,机器会报出相应的故障码。







三、仪表测试


该功能主要是对CAN仪表进行测试,快速检查出仪表是否损坏。


第一步:

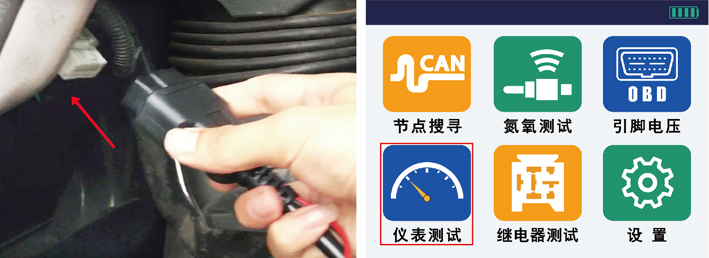

连接OBD诊断接口,点击“仪表测试”图标





第二步:

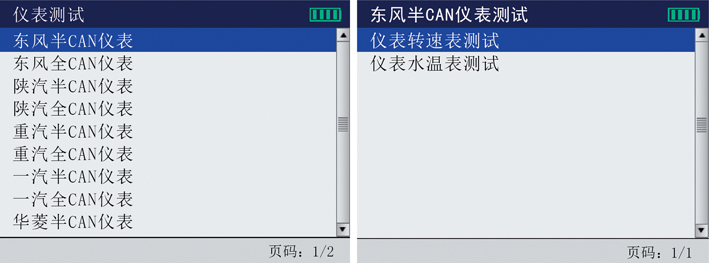

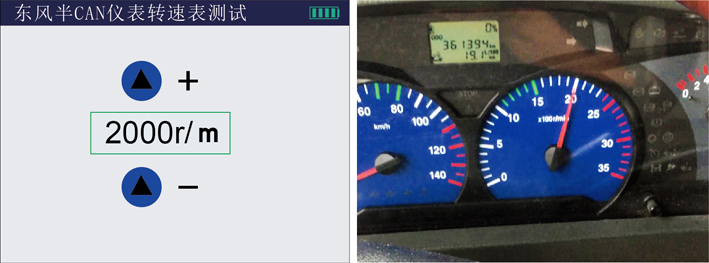

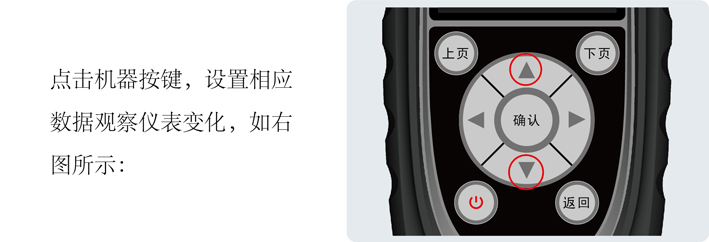

选择相应菜单如 “东风半CAN仪表”,然后点击要测试的项目如 “转速表”。





客户根据仪表的变化情况判断仪表好坏。





四、OBD引脚电压测试


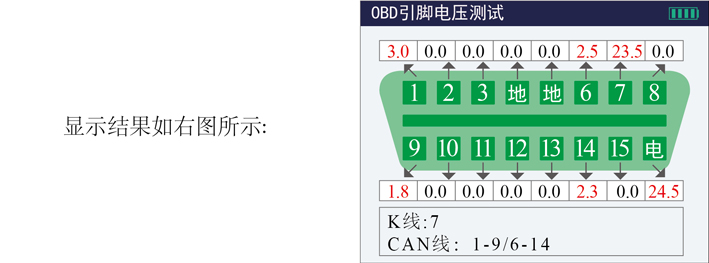

主要对OBD诊断接口的16个针脚电压进行测量,同时对K线和CAN线的位置作出判断。

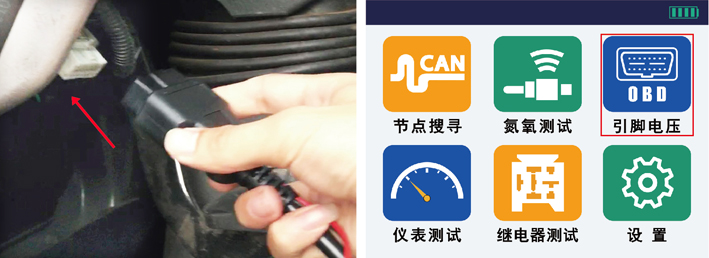

● 连接OBD诊断接口,点击OBD“引脚电压”图标。






五、继电器测试


可以直接判断,车辆继电器线圈以及继电器触点的好坏。


第一步:

请将要检测的继电器插入接口,然后点击 “继电器测试”图标。




第二步:

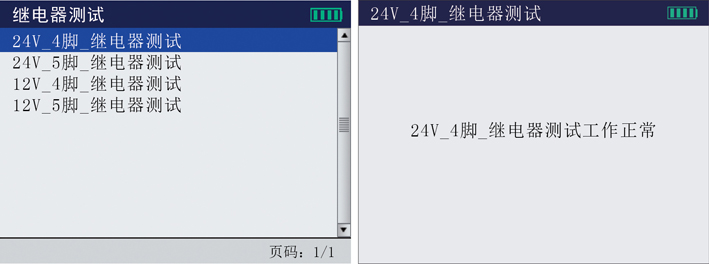

选择相应的菜单,如:24V-4脚继电器测试,显示结果如下图所示:
